Konu: TT Arena Sözlük!

Bu başlıkta stadımızın yapımı esnasında karşılaştığımız unsurların sözlük niteliğinde kısa açıklamaları yer alacaktır. Dileyen üyelerimiz başlığa katkıda bulunabilir.
Başlık görsellerle desteklenebilir.

Grobeton

Mukavemetin önemli olmadığı dolgu, tesviye grobeton ve temel altı betonu olarak kullanılır. Grobeton yapımındaki amaç zemin ile temelin irtibatını keserek zeminden gelebilecek su veya zararlı kimyasalların temel betonarmesine zarar vermesini önlemek kik ve temel altının donatı döşenmesi için gerekli düzlüğe getirmektir. Ayrıca, beton yollarda alt temel tabakasında kullanılabilir.


düşük dayanımlı ve donatısız* beton; kaba beton. çimento dozajı yapılarda kullanılanlarına göre düşük olup herhangi bir ana taşıyıcı betonarme eleman imalatında kullanılamaz. genelde c14 beton verir; yani 28 günlük silindiik basınç dayanımı en az 14 newton/mm² olur. en sık rastlanan kullanımı saha betonu olarak (gençler üzerinde hoplasın zıplasın diye) ve bina temelleri imal edilmeden dolgunun üzerine dökülmesidir. temelin altına dökülmesindeki amaç temel için düzgün bir sahıt elde etmektir.

İtü sözlükten alıntıdır

Stadımızda ki uygulaması



Perde Kolon / Duvar

Yapıda statik perde duvar ve dinamik yüklere karşı direnç sağlamak üzere kolonların devamı olan duvarlarda duvar yerine konulan, özel beton duvar. Özellikle yatay gelecek yüklere (deprem vb.) karşı koyması amacı ile kullanılırlar.

Bloklar

Stadımız yapım için hazırlanan plan / programın ve uygulamanın kolay ve kontrollü takibi amacıyla bloklara ayrılmıştır. Hali hazırda 11 blok mevcuttur.
A, B, C, D, E ve F blokları tribünleri ve iç yapıyı oluşturmaktadır. Bu 6 blok kendi içerisinde de 3'e ayrılmıştır ve A1 - A2 - A3 vb...şeklinde kodlanmıştır.



Bunun dışında stad çevre yapısının unsurları olan ve G, H, I, J ve K olarak adlandırılmış 5 blok daha vardır.



Bunlardan G blok otobüs parkı, H ve I bloklar G bloğa ulaşımı sağlayan ikinci kademe yollardır. J blok VİP araç girişi, K bloksa misafir takım taraftarının tribününe bağlı köprüdür.

Fore Kazık

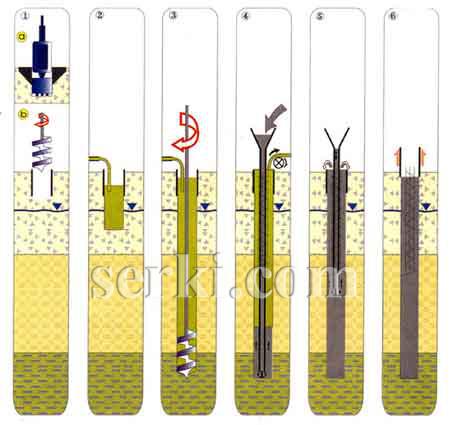

Zemin içerisinde açılan bir kuyuya konulan donatılar fore kazık ve üzerine dökülen, kuyuyu tamamen dolduracak şekilde, beton ile yerinde imal edilen kazıklardır. Prefabrik hazırlanan türk üçgeni ve yerine çakma suretiyle oturtulan kazıklara göre üstünlüğü sürtünme değerlerinin çok daha yüksek olması kubbe kasnağı ve bu şekilde daha kısa kazıklar ile yeterli değerlerin sağlanmasıdır. Yapımı prefabrik kazıklara göre daha zor olmasına karşın, yapının yapılacağı alanın çevresinde dinamik hareketlere hassas yapılar olduğunda uygulanması zorunlu kalabilir.



Stadımızda uygulanan kazık sayları;
A2 ve A3'te 63 adet
B1 ve B2'de 78 adet
F1 ve C3!te 76 adet
vadi tarafındaki süper kolonlarda 35X2'DEN 70 ADET
J BLOKTA 15 KADAR VAR.
AYRICA,ASLANLI YOL,MİSAFİR SEYİRCİ GİRİŞ TÜNELİ ÖNÜ,C ve F blok arkalarındaki yollarla A blok arkasındaki yol ve tesisat merkezi civarında çakılanlar hariç.
Onların sayıları bilinmiyor ve çizimleri yok.
Stadımızdaki uygulamalardan bir örnek ve çizimleri;


Not : Çizimler eski yüklenici zamanında alınmıştır!

[b]Mesnet


mekanikte, herhangi bir cisme dayanaklık yapan kısım.

düzlemde düşünülürse 3 tiptir:

ankastre(çakılı) mesnet: cisme hiçbir doğrultuda ötelenme ve dönme izni vermeyen mesnet tipidir. örnek: boğaz köprüsü'nün kulelerinin toprağa saplandığı yer.

sabit mesnet: bu tip mesnet kendisine bağlı olan elemana herhangi bir doğrultuda ötelenme izni vermez. ancak, bağlandığı yerde dönmesine izin verir. örnek: boğaz köprüsü'nün düşey kablolarının ana platformdan çıkan levhalara bağlandığı yer.

kayıcı mesnet: bu tip mesnette sadece bir doğrultuda ötelenme sınırlıdır. diğer doğrultuda ötelenme ve dönme serbesttir. örnek: karayollarındaki viyadüklerin platformlarının(veya kirişlerinin) ayaklara(kolonlara) oturduğu yer.

[b]PREKAST


Ince agrega-çimento karışımı özel granolometrideki harmanın çelik hasır veya cam elyafı teçhizatlı olarak daha az hacim ve daha az ağırlık verecek şekilde, düz veya tekstürel görünümlü olarak gerekli oranlarda akışkanlık, priz çabuklaştırıcı ve mukavemet arttırıcı kimyasallar ilavesiyle özel kalıplara dökülmesi, vibrasyon masalarında sıkıştırılması, buhar küründen geçirilmesi, santiyeye nakli ve prekast iç teçhizatlarina bağli montaj demirleri vasıtasıyla bina karkas teçhizatlarina kaynaklanarak veya mekanik-kimyasal dübeller kullanlarak tutturulması ve derz ara dolgularının yaplarak teslimi işlemidir.

Uygulama alanları

1. Tarihi yapıların restorasyonu
2. Tarihi sit alanlarının içerisinde bulunan yapıların veya yeni yapılaşmalarının cephe uygulamaları
3. Sanayi yapıların cephe kaplamaları
4. Çarşı merkezlerinde iş yerlerin cephe dekorasyonu
5. Sahil kesimlerindeki turizme açık alanlardaki otellerin cephe dekorasyonu
6. Kamu kuruluşlarının, hastane okul ve önemli yapıların cephe kaplamaları
7. Uluslar arası ticarete ve turizme açık yerlerde ( limanlar, havaalanlari, terminaller ) gibi mekanların cephe kaplamaları
8. Toplu yaşam alanlarının özelikle refah düzeyi yüksek kesimlerin oluşturdukları site ve villalarda cephe dekorasyonu

Yüksek kalite ve performansa sahip olan beton prekast yapı elemanları

* Her türlü mimari forma uygulanabilme özelliği
* Bina cephesi giydirilmesinde kullanılabılme özelliği
* Kaba inşaat sırasında oluşan hataların giderilmesi amaçlı kullanma olanağı
* Betondan daha dayanıklı & hafif oluşu
* Doğa koşullarından etkilenmeyişi (atmosfer koşulları, ısı, yağış, radyasyon,vb.) ısı ve ses geçirgenliği düşük oluşu
* Su yalıtımlı oluşu
* Kırılmama ve kolay hasar almama
* Montaj sürati ve kolaylığı

Kat iskelesi

İnşaat dilindeki adı "teleskobik dikme direk" tir. Kat yapımının ilk aşamasıdır.

Teleskobik Dikme Direk Uygulaması


Stadımızdaki uygulamalardan bir örnek;

Tabliye / Döşeme plağı (Plywood)

Kat yapımı için iskele kurulumundan sonraki ikinci aşamada kullanılan materyaldir.



Plywood, sıralı ağaç tabakaları ve belirli açıyla yerleştirilmiş ağaç parçacıklarından oluşan bir üründür.
Tabakalar daha mukavim olabilmeleri amacıyla parçacıklarla bitişik olarak yapıştırılmışlardır.
Malzemeler yüksek sıcaklık ve basınçlar altında çok güçlü yapışkanlarla birleştirilirler. Bu işlemler plywoodu bir tür kompozit malzeme haline getirir.

Plywoodun normal ağaç ürünlerine tercih edilme sebebi ise açıktır. Kırılmaya, büzülmeye, bükülmeye ve eğilmeye karşı direnci ve genel olarak gücü!
Plywood, bu sebeplerden inşaat uygulamalarının çoğunu değiştirmiştir.
Plywood günümüzde inşaat sektörünün dışında dekoratif ve koruyucu özellikleriylede kullanılmaktadır. Hatta 2. dünya savaşında bazı savaş uçakları bu malzemeden imal edilmişti.(ör:İngiliz yapımı de Havilland Mosquito bombardman uçağı.)
Plywood şu sebeplerden avantajlıdır:
1- Homojen Dağılımlı Güç.
2- Kırılma, Bükülme, Büzülme ve Eğilmeye Karşıt Direnç.
3- Ekonomik ve Etkili Kullanım.
4- İstenilen Şekillerde ve Eğimlerde Üretim Esnekliği.
5- Atıkların Geri Dönüşüm Kolaylığı.

Stadımızdaki uygulamasından birkaç örnek;
J blok üstü...

ek:
Türkçesi bildiğimiz "kontrplak" oluyor plywood'un. Su kontrplağı denilen cinsinden tekne bile yapılıyor.

Tabliye Betonu

Nam - ı diğer kat betonu...Kat yapımının en son aşamasıdır.

[b]Silikon

POLİSİLOKSAN olarak ta bilinir,iskeletinde karbon (C) yerine ardışık olarak dizilmiş silisyum (Si) ve oksijen (O) atomları bulunan polimerlerin ortak adıdır.
Silikon sıvılar oldukça kararlı maddeledir. Su, ısı ve yükseltgenlerin etkisiyle bozunmazlar. Çok iyi elektrik yalıtkanı olmalarının yanı sıra hidrolik sıvılarda ve emülsiyon kırıcı maddelerde, ayrıca dokunma ve kağıt gibi çeşitli malzemelerinin su geçirgenliğini azaltmakta kullanılır.
Silikon kauçuklar da elektriği yalıtma, kimyasal dayanıklılık ve geniş bir sıcaklık aralığında esnekliği korumak gibi özellikleri bakımından çok önemlidir. Bunlar en çok koruyucu kılıflarda ve yalıtkan verniklerde kullanılır


Türk Telekom Arena'da Prekastlarda Silikon: Prekast Elemanlarının, Kirişlere montajı esnasında %100 birleşme durumu sözkonusu olmadığından ötürü aradaki boşluk bölümlere silikon ile dolgu işlemi uygulanmakta. Bu dolgu sayesinde Tribünlerin üzerine hangi türden sıvı dökülürse dökülsün prekast elemanlarının arasına yada altına sızıntı yapması engellenmiş oluyor.

Prekast Kirişi

Prekastların yerleştirildiği dökme beton basamaklardır.Yerinde imal edilir.

İmal uygulaması!

prekarat ların alt tarafları sıvamı olcak kaplamamı

ÇATI ANA TAŞIYICI MAKASI

Stadımızın çatısının merkez ağırlığının büyük bölümünü taşıyacak ve şekli itibariyle çatıya B ve E bloklarda yanlara doğru verilecek hafif eğimi sağlayacak metal aksam.
Alt yüklenici firma tarafından fabrikada parça parça üretilip demonte şekilde şantiyeye getirildi ve şantiyede, saha içinde kaynak ve montaj yoluyla son şekli veriliyor. İki süper kolon arası enine boyu 185 metre. Alt merkez'den üst merkeze kendi yüksekliği yaklaşık 18 metre.

Stadımızda 2 adet olacaktır. İlki, geçtiğimiz ay yapımı tamamlanarak A/B - D/E blokları birleşimindeki süper kolonların üzerine yerleştirilmiştir. İkincisi B/C - E/F bloklar arasındaki süper kolonlar arasına yerleştirilecek.

Ek Parca...

Cati Ek Parcasi...



Iste buna deniliyor...:))
